Desbloqueo de la placa de control amlogic para permitir la degradación de la fecha del firmware de fábrica y la posterior instalación del firmware “VNISH”
Las placas de control Amlogic con firmware estándar instalado desde septiembre de 2025 o posterior tienen deshabilitada la posibilidad de degradar la versión del firmware mediante tarjeta SD. Esta guía describe un método para habilitar esta función. Antes de comenzar, asegúrese de tener lo siguiente:
- Placa de control AML y fuente de alimentación de 12 V
- Una computadora o portátil con sistema operativo Windows instalado

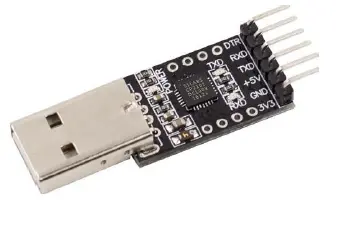

- Cualquier adaptador USB-UART con los controladores instalados (en nuestro caso Silicon Labs CP2102)
- Un programa de terminal (en nuestro caso PuTTY) para conectarse a la placa de control y enviar comandos
Siga los siguientes pasos:

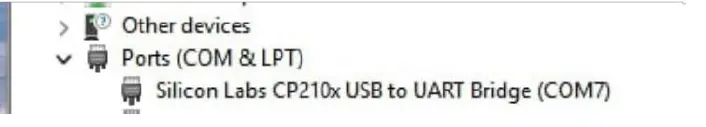

Conecte el adaptador a la computadora. Determine el número del puerto COM asignado (en nuestro caso – COM7).

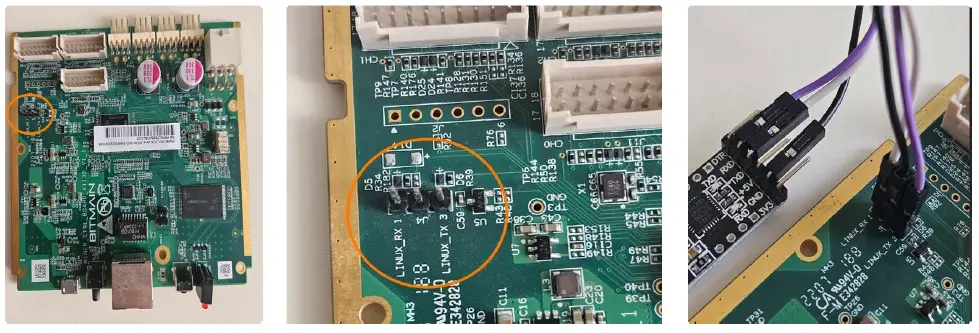

Es necesario localizar el conector UART (3 pines RX, TX, GND) en la placa de control.
Conecte el adaptador USB-UART a la placa de control según el siguiente esquema: GND, RXD → TX, TXD → RX.
Configuración de PuTTY

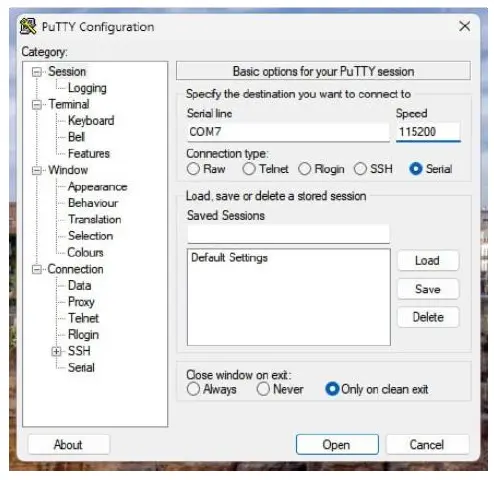

Abra la ventana del terminal PuTTY. Introduzca el número correcto del puerto COM y establezca la velocidad de transmisión en 115200. Deje todos los demás parámetros por defecto. Haga clic en “open”.

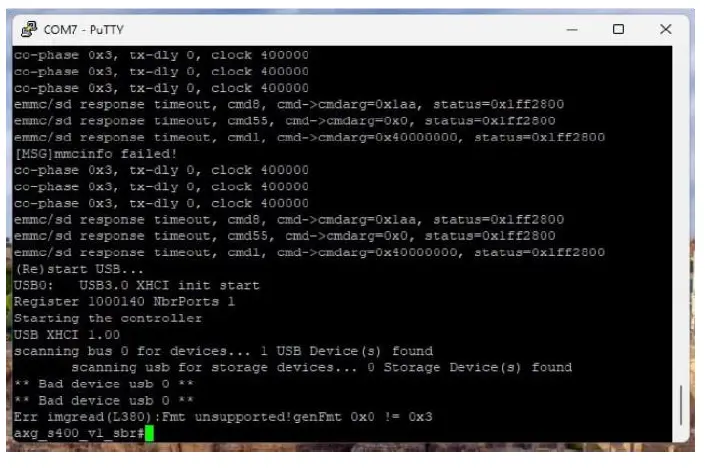

En esta etapa puede verificar que las conexiones sean correctas. Después de alimentar la placa de control, en la ventana del terminal debería aparecer el registro de arranque del dispositivo.
Proceso de desbloqueo

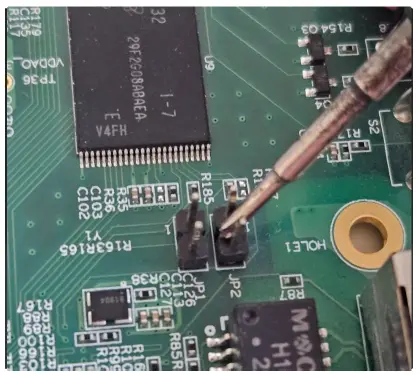

Apague la placa de control y cortocircuite el jumper JP2 utilizando unas pinzas o un destornillador.
Asegúrese de que la ventana del terminal esté activa. Encienda la placa de control. Tan pronto como aparezca la primera línea de arranque en el terminal, suelte rápidamente el jumper JP2 y presione varias veces la barra espaciadora en la ventana activa del terminal.

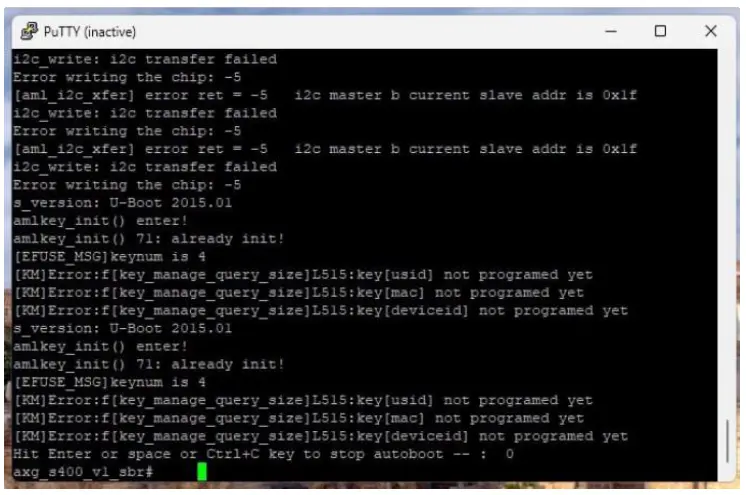

Después de estos pasos debería comenzar el proceso de carga de ENV. Si esto no ocurre, lo cual es posible, realice lo siguiente: apague la placa de control y vuelva a encenderla. Mientras tanto, cortocircuite brevemente los jumpers JP1 o JP2 un par de veces. Esto debería forzar a la placa a entrar en el modo de arranque U-Boot. Como resultado, en la ventana del terminal debería aparecer el siguiente mensaje:
Introduzca el comando: setenv bitmain_usb_switch 1. Este comando habilita el puerto USB. Presione Enter.

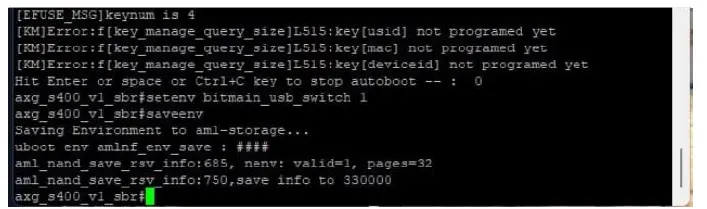

Luego introduzca: saveenv. Este comando guarda la configuración. Presione Enter.
Reinicie la placa de control. Después de esto será posible degradar la versión actual del firmware mediante una imagen SD, lo que posteriormente permitirá instalar el firmware Vnish.
